ОЦ-14 "Гроза" (Россия)

ОЦ-14-4А-01 "Гроза" калибра 9 мм в базовой конфигурации с вспомогательной рукояткой

ОЦ-14-4A "Гроза" калибра 9 мм в варианте автоматно-гранатометного комплекса

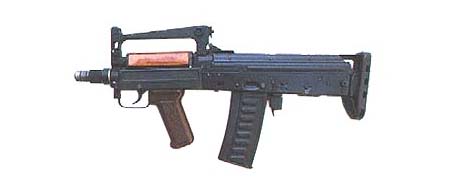

ОЦ-14-4А-02 "Гроза" калибра 9 мм с дульной муфтой

ОЦ-14-4А-03 "Гроза" калибра 9 мм с установленным прибором бесшумной стрельбы ПБС

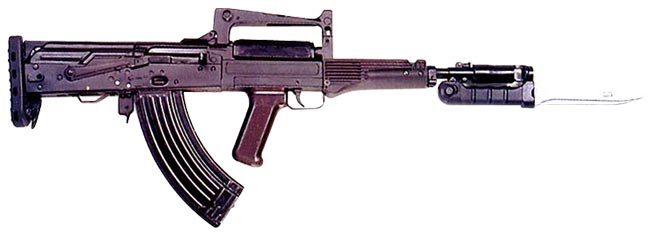

ОЦ-14 "Гроза-1" калибра 7.62 мм в базовой конфигурации

ОЦ-14 "Гроза-1" калибра 7.62 мм в варианте автоматно-гранатометного комплекса

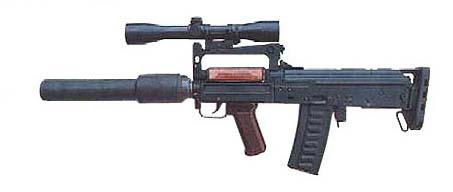

ОЦ-14 "Гроза-1" калибра 7.62 мм со специальным глушителем и прицелом

Cтрелково-гранатометный комплекс ОЦ-14 «Гроза», разработанном В.Н.Телешом и Ю.В.Лебедевым в ЦКИБ СОО. Разработка была начата как инициативная в декабре 1992 г., а через год была представлена первая опытная партия. Открыто ОЦ-14 впервые был продемонстрирован в 1994 г.

Конструкция «Грозы» максимально унифицирована с 5,45-мм автоматом Калашникова АКС74У (6П26), хотя устройство некоторых узлов и механизмов претерпело ряд серьезных изменений. Из боеприпасов были выбраны 9-мм патроны СП-5 (индекс 7Н8), СП-6 (7Н9) и 40-мм осколочные выстрелы ВОГ-25 и ВОГ-25П. Комплекс под эти боеприпасы получил полное обозначение ОЦ-14-4А или «Гроза-4». Патроны сочетают малую отдачу с устойчивостью тяжелой пули на траектории и довольно высоким ее пробивным действием. В зависимости от необходимости «Гроза» может использоваться как штурмовой автомат со вспомогательной рукояткой (ОЦ-14-4А-01), штурмовой автомат с дульной муфтой (ОЦ-14-4А-02), бесшумный штурмовой автомат (ОЦ-14-4А-03), штурмовой автомат с подствольным гранатометом (ОЦ-14-4А). По сравнению с АКС74У первую очередь изменен ствол, в данной системе его калибр 9,0 мм под патрон СП-5 (СП-6). В передней части ствола расположены сухарные выступы, на них в качестве дульных устройств могут быть установлены дульная муфта, вспомогательная рукоятка, ПБС, дульная муфта с прицелом подствольного гранатомета. Ствольная коробка АКС-74У изменений не претерпела, в результате этого после расширения окна магазина в стенках ствольной коробки образовались сквозные отверстия, а отверстие для гайки болта пистолетной рукоятки АКС-74У остается ничем не заглушенным. Это способствует проникновению в ствольную коробку пыли и грязи, может привести к быстрому загрязнению механизмов автомата. В ствольной коробке установлены те же узлы и механизмы, что и у автомата АКС74У. Изменено основание спускового крючка и увеличен диаметр чашечки затвора. На левой стенке ствольной коробки посредством оси и гайки установлено коромысло с толкателем и тягой. Передняя часть толкателя взаимодействует с толкателем основания спускового механизма, а тяга воздействует на шептало УСМ. Введение в конструкцию этого узла и позволило конструкторам изменить общую схему автомата АКС-74У на схему буллпап без изменения размещения деталей УСМ в ствольной коробке. Складной приклад АКС74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета. Для управления огнем автомата в нижней части ствола устанавливается пистолетная рукоятка с основанием, спусковым крючком, толкателем и накладкой. При установке подствольного гранатомета основание спускового механизма снимается, а управление огнем как автомата, так и гранатомета осуществляется посредством спускового механизма гранатомета. Для этого на левой стенке основания спускового механизма гранатомета имеется переводчик типа огня. Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50, 100, 150 и 200 м. Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра. Регулируемая мушка с ограждением смонтирована в передней части мостика. Сборка прицельных приспособлений на мостике-рукоятке освобождает дульную часть ствола. Мостик используется также для установки оптических и ночных прицелов. Для гранатомета в качестве базовой конструкции использован 40-мм гранатомет ГП-25. Для более рационального использования его в комплексе с автоматом в саму конструкцию были внесены некоторые изменения, прежде всего — прицела. Он рамочностоячный, размещается на дульной муфте, которая в свою очередь устанавливается на ствол автомата отдельно от гранатомета. . Перед рамкой на дульной муфте расположена мушка. Ствол, казенник и УСМ гранатомета по своему устройству аналогичны деталям ГП-25, однако ствол заключен в резиновый кожух, защищающий руки стрелка от ожогов, а в конструкцию УСМ введен переводчик типа огня. Для стрельбы из гранатомета используются 40-мм выстрелы ВОГ-25 или ВОГ-25П, их боевые свойства при стрельбе из этой системы полностью сохраняются. Для стрельбы из гранатомета служит рамочный прицел со шкалами для навесной и настильной стрельбы. При настильной стрельбе используется мушка автомата, при навесной — мушка на надульнике. Дальность стрельбы из гранатомета — до 400 м. Кожух гранатомета служит цевьем всего оружия. На затыльнике и ствольной коробке автомата укреплены антабки для ремня. Конструкция на 75% унифицирована с АКС-74У и ГП-25, включая деревянную накладку на газовой трубке. Хотя производство АКС74У на ТОЗ прекращено, оставшаяся линия может быть использована для выпуска ОЦ-14. Для переоборудования «штурмового автомата с подствольным гранатометом (ОЦ-14-4А)» в «штурмовой автомат со вспомогательной рукояткой (ОЦ-14-4А-01)» нужно произвести следующие . Снимаются гранатомет и надульник, модуль пистолетной рукоятки со спусковым крючком заменяется другим — с одним толкателем, ставится другой надульник с пластиковой рукояткой. Передняя рукоятка позволяет повысить точность стрельбы с рук, без прикладки. Масса такого автомата — 2,8 кг. Вместо надульника с рукояткой может устанавливаться простая втулка: так получается наиболее компактный вариант — «штурмовой автомат с дульной муфтой (ОЦ-14-4А-02)». Стрелять из такого оружия можно с одной руки, а при упоре приклада в плечо приходится поддерживать левой рукой стреляющую правую — менее удобно, чем с цевьем или передней рукояткой, но вполне приемлемо на малых дальностях.

Вариант — бесшумный штурмовой автомат (ОЦ-14-4А-03). Вместо надульника устанавливается прибор бесшумной стрельбы (ПБС), снижающий уровень звука выстрела до 118 Дб. Снижению уровня звука способствует дозвуковая скорость пули. Масса такого комплекса без патронов, ночного или оптического прицела составляет 3,3 кг. Сборка всех вариантов осуществляется самим пользователем в зависимости от задачи. ОЦ-14-4А поставляется в специальной упаковке в виде чемодана с поролоновым подбоем, в гнездах которого уложено штурмовое оружие 9-мм/40-мм, сменные модули, масленка и принадлежность. Разработана и модификация ОЦ-14 для вооруженных сил (ВДВ, спецназа): поскольку СП-5 и -6 созданы на основе гильзы патрона обр.1943 г., ОЦ-14 сравнительно просто переделывается под этот патрон. Для ношения «армейской» модификации комплекса создан брезентовый закрытый чехол. ОЦ-14-4А считается опытным, однако уже имеется в ОМОНе внутренних войск МВД (бывшая дивизия им. Дзержинского), у Управления охраны, Службы безопасности Президента. Официальное принятие ОЦ-14 «Гроза» на вооружение МВД или вооруженных сил пока встречает ряд возражений — как финансового, так и технического плана. Одно из них — окно для выброса стреляных гильз приближено к лицу стрелка, что опасно при стрельбе с левого плеча.
