АК-74, АКС-74, АК-74Н3 (Россия) |
-> Фото, рисунки и чертежи изделия<- |

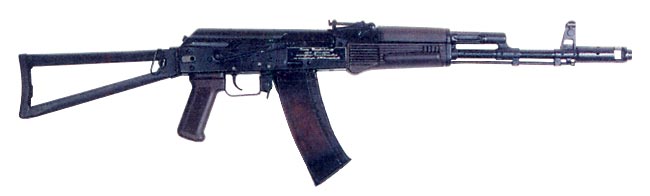

АК-74 АКС-74 АК-74 образца 1974 года с подствольным гранатометом ГП-25 АК-74Н3 образца 1974 года с прицелом ночного видения НСПУ-3 АК-74 образца 1974 года (Приклад, рукоятка управления огнем, магазин, цевье, ствольная накладка, рукоятка штык-ножа и ножны изготовлены из стеклонаполненного полиамида ПА6С-211ДС. Штык нож инд. 6Х5) АКС-74 образца 1974 года (Рукоятка управления огнем, цевье, ствольная накладка и магазин изготовлены из стеклонаполненного полиамида ПА6С-211ДС) |
-> Описание <- |
Автомат АК-74 отличается от АКМ следующими особенностями. Основание мушки имеет два выступающих цилиндрических патрубка. На переднем из них нарезана резьба для крепления дульного тормоза-компенсатора, а на заднем снизу имеется выступ с отверстием для шомпола. Дульный тормоз-компенсатор двухкамерный длинный. Первая камера - цилиндр с отверстием для прохода пули, тремя компенсационными отверстиями сверху для выхода пороховых газов и двумя щелями у диафрагмы слева и справа. Вторая же камера имеет слева и справа широкие окна, спереди - диафрагму с отверстием для прохода пули. На заднем конце газовой трубки со ствольной накладкой закреплена пружинная шайба овальной формы для устранения качки трубки. На затворной раме с левой стороны имеется вырез для облегчения. Сам затвор меньших размеров и не имеет в чашке кольцевого углубления, а гнездо под выбрасывателем вскрыто, т.е. представляет собой паз. Затыльник приклада о6-резиненный с поперечными канавками для увеличения трения приклада по плечу. Детали ударно-спускового механизма: спусковой крючок, замедлитель с пружиной и шептало одиночного огня с пружиной собраны на трубчатой оси в отдельную сборку. Газоотводное отверстие в газовой каморе выполнено под углом к оси канала ствола. На прикладе два продольных желоба для облегчения. Корпус магазина выполнен из пластмассы АГ-4. У АКС-74 газоотводное отверстие выполнено в газовой камере перпендикулярно оси канала ствола. У АК-74 (1974г.) кнопка возвратного механизма имеет фиксатор для исключения соскакивания крышки ствольной коробки. На затыльник приклада одевается специальный резиновый затыльник. |
-> ТТХ <- |
Характеристики: Калибр: 5.45 мм Патрон: 5.45х39 мм Масса: 3.07 кг для АК-74, 2.97 кг для АКС-74, 3.3 кг для АК-74 и АКС-74 (обр. 1974г.) без патронов Длина: 940 мм со штыком для АК-74, 940 мм (700 мм со сложенным прикладом) со штыком для АКС-74, 933 мм для АК-74 (обр. 1974г.), 933 мм (694 мм со сложенным прикладом) для АКС-74 (обр. 1974г.) Длина ствола: 415 мм Начальная скорость полёта пули: 940 м/с Скорострельность: 600 выстр./мин Прицельная дальность стрельбы: 1000 м Магазин: съёмный рожковый, емкость 30 патронов
|
